VP6000-V/5200-V锡膏印刷检查机
 |
比以前大量改进追求高速,高精度,简单操作的在线焊锡印刷检查机。 |
自动机械装置
锡膏印刷检查机
Speed & Precision

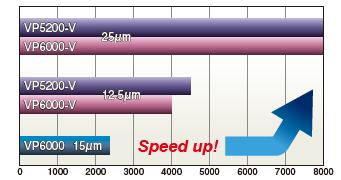

提高检测速度，满足生产线的高速化
通过扩大视野和改良测定算法,VP6000-V和VP5200-V实现8000mm2/sec而且对应在VP5200系统称赞的高分解计测。由于以前机种检测速度的最大2倍以上,可能对应生产线的高速化。 |
|||
 |
|||
| *12.5μm是25μm的高分解计测的。 | Speed [mm2/sec] | ||
进行高度的测量精度与重复精度，可适应细小胶垫的检测
|
|
高度重复精度：3σ、1μm以下（高度基准治具）
|
|
 |
 |
| QFP焊锡形状(显微镜) | QFP焊锡形状(VP6000-V形狀表示) |
VP6000-V和VP5200-V用最适合的分解能可能检查每零部件。 |
|
Ex. 0603焊锡计测 |
|
 |
 |
| 标准计测(25μm) | 高分辨率计测(12.5μm) |
| *上述为影像图 | |
制作简易的检测程式
在制作检测程式方面，可以利用各种格式的基板资料。
即使在没有基板资料的情况下，也可以通过完成印刷的基板扫描自动制作检测资料。
基准面的设定与光量调整改成自动化，可以在短时间内离线制作检测程式。
也可以活用原有机器的资料库，不会浪费以往累积的资源。
操作简单- 全触控式面板式
|
 |
标准规格
| VP6000M-V | VP6000L-V | VP5200M-V | VP5200L-V | |
| 检查方式 | 相位偏移法 | |||
|---|---|---|---|---|
| 光源照射方向 | 双投影机 | 単投影机 | ||
| 基板尺寸 | (M)50mm×50mm ∼ 330mm×250mm (L)50mm×50mm ∼ 510mm×460mm |
|||
| 基板厚度 | 0.3 ∼ 5.0mm | |||
| 分解能 | 25μm(12.5μm), 20μm(10μm), 15μm(7.5μm) (括号里是高分解计测时) |
|||
| 精度（体积3σ） | 2%以内 | 3%以内 | ||
| 速度(mm2/sec) | (25μm) 8,000 (20μm) 4,500 (15μm) 2,600 |
|||
| 基板弯曲 | ±5mm | |||
| 検査項目 | 印刷后的锡膏的平均高度、体积、 突起、掠过、面积、无焊锡、位置偏移、焊桥 |
|||
| 外形 | (M)724×870×1,450mm (L)904×1,080×1,450mm |
|||
| 基板流动方向 | 左 ∼ 右 (决定规格时可以选择) | |||
| 基板位置决定基准 | 前面 ∼ 后面 (决定规格时可以选择) | |||
| 使用流体 | 不要 | |||
| 电源，容量 | 単相 200 to 230VAC 50/60Hz, 最大 1KVA | |||
| 重量 | (M) 500kg (L) 560kg |
|||
| 环境对应 | RoHS | |||
| 选项 | 取入侧/取出侧转送带,2D CODE读取机能,数据站VPDS | |||
* 使用本公司样品基板

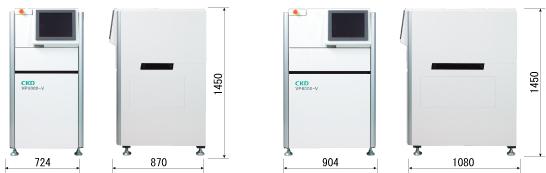

大纲视图
 |
