VP6000-V / 5200-Vはんだ印刷検査機
 |
高速・高精度・簡単操作を追及した従来機から大幅に改善されたインラインタイプのはんだ印刷検査機です。 |
自動機械装置
- 自動機械装置トップページ >
- 産業機械 >
- VP6000-V/VP5200-V
はんだ印刷検査機
Speed & Precision

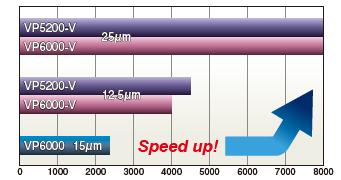

検査スピードがさらにアップし、生産ラインの高速化に対応
測定エリアを広くし、測定アルゴリズムを改良することで、VP6000-V において 8,000mm2/sec（標準）を実現。また、VP5200シリーズで好評である高分解計測にも対応いたしました。 |
|||
 |
|||
| *12.5μｍは25μｍの高分解計測です。 | Speed [mm2/sec] | ||

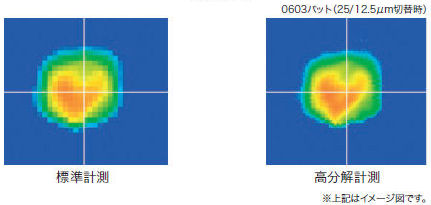

高い計測精度、繰り返し精度にて微細パッド検査に対応
|
|
高さ繰り返し精度：3σで1μm以下（高さ基準治具） |
|
 |
 |
| QFPはんだ形状(マイクロスコープ) | QFPはんだ形状(VP6000-V形状表示) |
|
|
 |
|
シンプルな検査プログラム作成
検査プログラム作成においては、さまざまなフォーマットの基板データが利用できます。
基板データがない場合でも印刷済み基板のスキャニングにより検査データを自動で作成できます。
基準面の設定と光量調整が自動化となり、プログラム作成がオフラインで短時間に作成できます。
既存機のライブラリも活用でき、これまで蓄積した財産を無駄にしません。
シンプル操作 - 完全タッチパネル方式
|
 |
標準仕様
| VP6000M-V | VP6000L-V | VP5200M-V | VP5200L-V | |
| 検査方式 | 位相シフト法 | |||
|---|---|---|---|---|
| 光源照射方向 | ツインプロジェクタ | シングルプロジェクタ | ||
| 基板サイズ | (M)50mm×50mm～330mm×250mm (L)50mm×50mm～510mm×460mm |
|||
| 基板厚み | 0.3～5.0mm | |||
| 分解能 | 25μm(12.5μm)、20μm(10μm)、15μm(7.5μm) 括弧内は高分解計測時 |
|||
| 精度 体積 (3σ）*1 |
2％以内 | 3％以内 | ||
| 速度（mm2/sec） | (25μm) 8,000 (20μm) 4,500 (15μm) 2,600 |
|||
| 基板反り | ±5mm | |||
| 検査項目 | 印刷されたクリームはんだの平均高さ、体積、 突起、かすれ、面積、無はんだ、位置ずれ、ブリッジ |
|||
| 外形 | (M)724×870×1,450mm (L)904×1,080×1,450mm |
|||
| 基板流れ方向 | 左～右（仕様決定時選択） | |||
| 基板位置決め基準 | 手前～奥（仕様決定時選択） | |||
| 使用流体 | 不要 | |||
| 電源、容量 | 単相 AC200～230V 50/60Hz 最大 1KVA | |||
| 重さ | (M) 500kg (L) 560kg |
|||
| 環境対応 | RoHS | |||
| オプション | 取入/取出コンベア、２Ｄコード、データステーション | |||
*弊社サンプル基板を使用

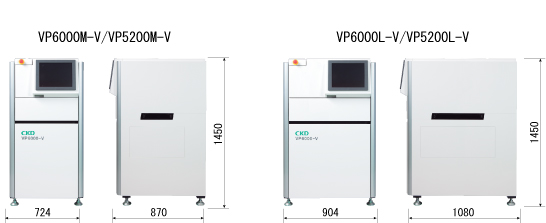

外観図
 |
